<알루미늄가이드 적용사례>

의료장비, 측정장비, 목공기계 직교로봇, 탁상로봇, 공작기계도어, 검사장비, 레이저장비 등 외 다수



모든 제품들은 자체적으로 제작 및 출고하고 있습니다.

견적 및 제품상 담은 언제든 033-733-9669 or sales777@shaft.co.kr으로 연락 부탁드립니다.

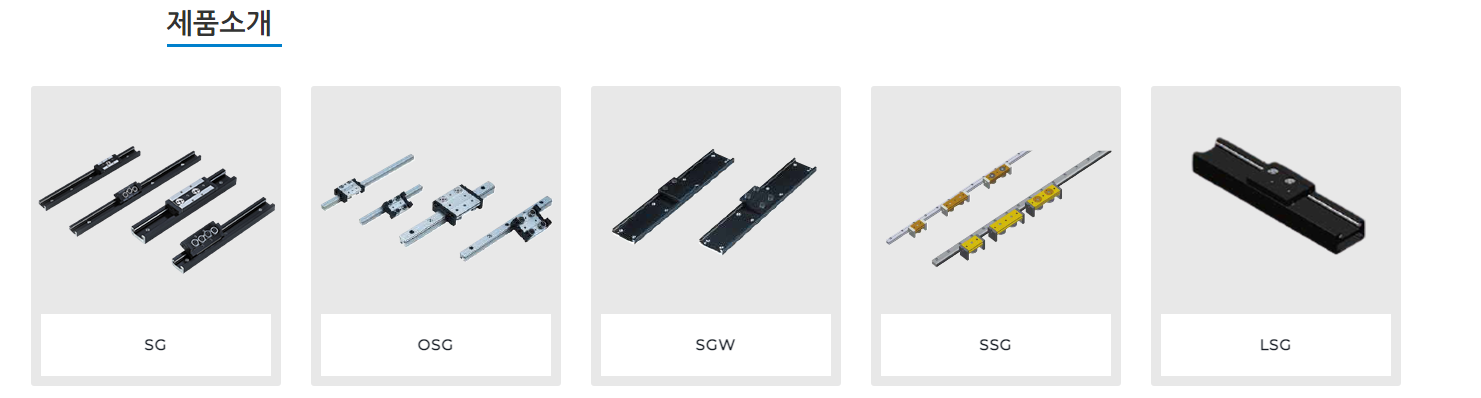

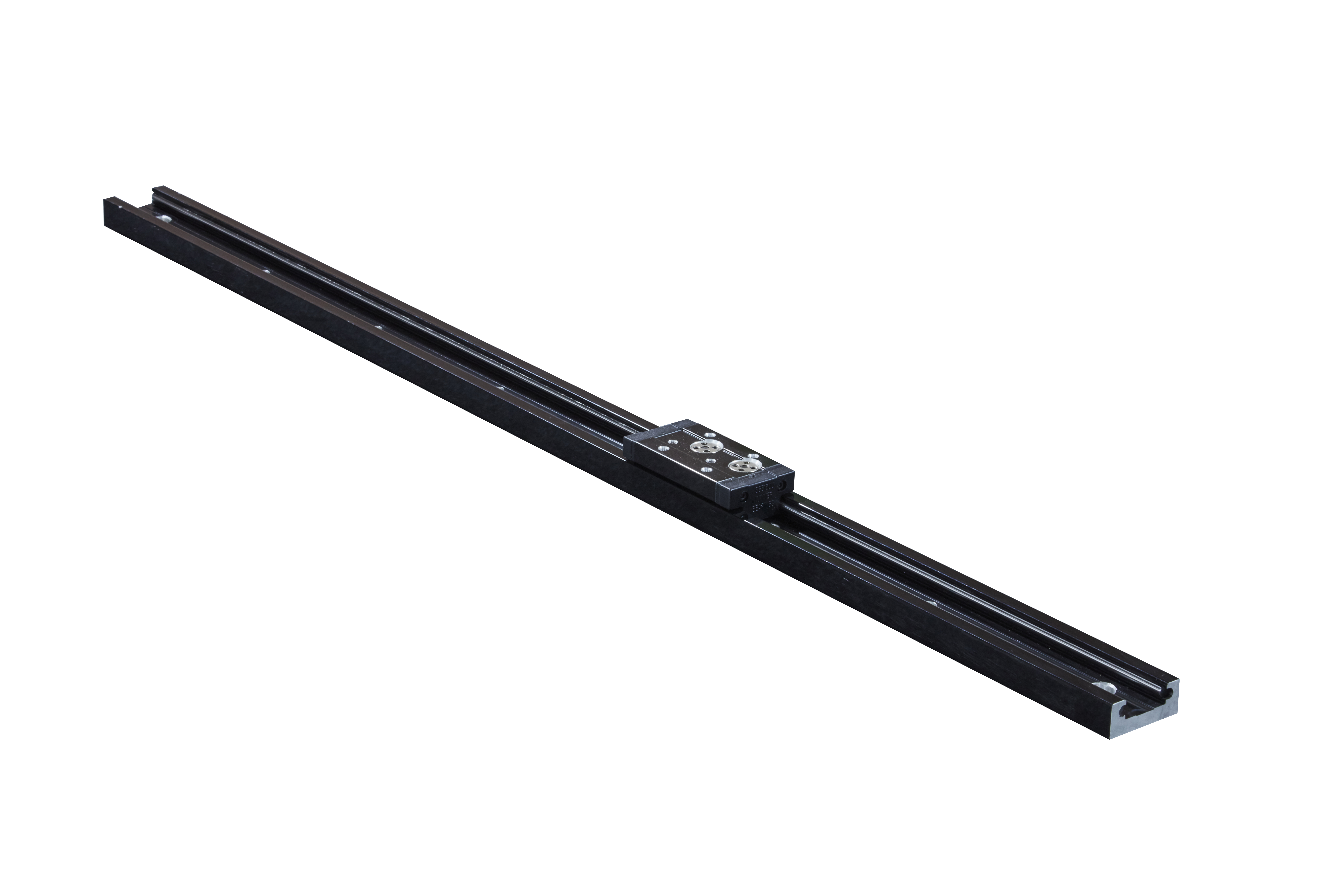

SG타입

500kg 이내의 가반하중을 요구하는 모든 자동화 장비에 적용.

마스크장비처럼 고속이송 필요, 코로나 진단장비처럼 깨끗한 환경에서 사용

공작기계의 자동문과 같이 급유시스템을 갖추기 어려운 곳이나 수동문과 같이 부드러운 이송 요구 시 사용.



R(레일):10/11/15/15N/20/20N/25/35

B(블록):3/4/5구 베어링



OSG타입

레일 폭을 최소화시키고 모멘트 하중을 고려한 구조로 의료장비나 반도체 장비 혹은 디스플레이 장비처럼

클린 한 환경이 요구되거나 저소음을 필요로 하는 장비에 인기 있는 제품



R(레일):20/25/30/40

B(블록):4구





SGW

SG타입의 모멘트 하중을 높이도록 레일과 슬라이더의 폭을 넓힌 구조



R(레일) 타입:20

B(블록) 타입:4구





SSG -별도문의

트랙롤러 가이드의 사용범위를 더욱 다양하게 구현하도록 단일 유니트를 제공한다.

Sigle 가이드레일의 넓이를 자유자재로 넓혀 사용할 수 있도록 유니트 베어링 간 거리를 넓혀 사용할 수 있음





LSG -별도문의

가이드에 벨트를 장착시켜 간단하게 벨트로봇을 구현할 수 있도록 벨트 홀을 구비한 경제형 가이드







◆ Speed Guide의 신기술 ◆



수명과 정밀도

기존 LM Guide에 비해 마모 부위만을 내마모성이 우수한 고탄소크롬베어링강으로 고주파 열처리를 하여 정밀 연삭함으로써 표면강도를 HrC 60 이상으로 장수명을 보장한다.

P5급 이상의 복열 앵귤러컨텍트 베어링의 채택으로 주행 정밀도를 전체길이 6m까지 누적 없이 0.02mm 이내이다.



속도와 소음

기존 기술인 볼 구름형 리니어 가이드의 경우 여러 개의 스틸 연마된 가이드면과 슬라이더의 볼순환 구를 따라 급격한

회전각도로 순환 하므로 고음을 유발하여 운동속도에 제한을 가한다.



대량생산 및 낮은 생산비

기존의 LM Guide는 레일의 모든 면을 몇십 억 원의 고가 장비로 연삭을 해야 직선운동을 얻을 수 있으나,

Speed Guide의 경우 마모부위만을 기존의 연삭기로 정밀 연삭하므로 생산비를 대폭적으로 낮출 수 있다.



제로유격 및 유격조정

위너 기술만의 세계특허기술인 편심너트(일명 도깨비눈)를 채택으로 기존 기술에 비해 높은 하중을 실현하였으며,

제로 클리어런스를 위한 유격조정이 쉬워졌다.

수명이 다할 동안 유격 없이 정밀주행을 보장한다.



조립시간 단축

Speed Guide SG의 구조적 자동 조심 기능으로 레일바닥의 평탄면이 없더라도 직선운동을 얻을 수 있다.

평면 연삭등 평탄작업이 꼭 필요한 기존가이드에 비해 조립시간을 크게 단축시킨다.



다양한 시스템 설계의 Solution

고객의 아이디어를 실현시키는 레일, 슬라이더의 가공 및 기계 구조용 프로파일과 의 호환성으로 사용 한계를 넓혀준다



---

◆ Speed Guide의 신기술 ◆

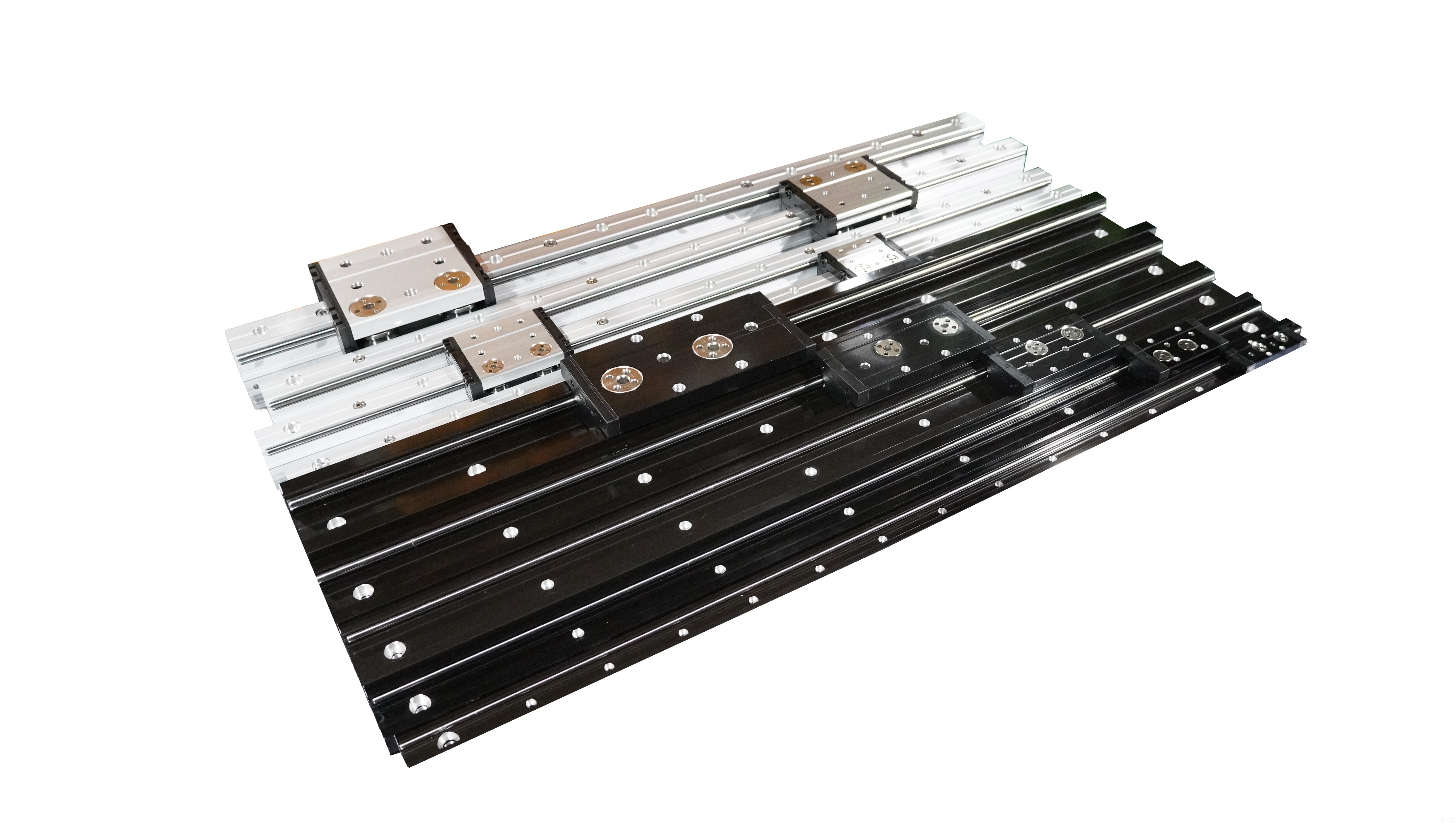

/ 가이드 레일(O) SGR



압축되어 직진 교정된 레일의 베이스는 아노다이징 코팅처리 되어 외관이 미려하고, 잔흠집가 없어 제품의 품위를 더욱 높인다. 흑색광택과 알루미늄 고유의 색으로 표준으로 준비하고 있다.

가이드 레일에 직진 압입된 표준 샤프트는 고탄소크롬베어링강 재질로 고주파 열처리하여 경도를 Hrc60 이상으로 높였으며 직진교정 후 정밀하게 연삭 하였다.



SGR의 내식성을 위하여 경질 크롬도금 처리된 샤프트가 삽입된 SGR과 스테인리스 (SUS440 C) 열처리 샤프트가 삽입된

SGAR을 표준재고로 공급한다. 기타 소비자의 요구에 따라 다양한 재질의 샤프트가 내장된 SGR을 공급할 수 있다.

당사에서 출하되는 모든 레일은 카탈로그에 명시된 표준 홀이 가공된 상태로 공급되며, 소비자의 요구에 맞춘

홀 가공이나 레일가공에도 신속히 응한다. 레일의 각 형번에 대한 표준길이가 본 카탈로그에 명시되어 있으며 표준길이보다 길거나 짧은 레일의 경우 당사에 특별주문할 수 있다. 레일을 자르거나 이을 경우 당사의 영업팀에 문의하여야 한다.





/ 가이드 블록(O) SGB



아노다이징 흑색코팅 처리된 알루미늄 판에 3개나 4개 혹은 5개 이상의 가이드 롤러가 (O) SGB의 하중이나 사용용도에 따라 표준으로 부착되어 있으며 소비자의 아이디어에 따라 더 많은 롤러가 부착된 혹은 롤러 부착위치가 변경된 가이드 블록을 제공한다. 레일의 한쪽 샤프트와 접촉하는 일직선상의 2개의 베어링은 무편심 볼트를 사용하여 단단히 고정되어 납품되며 1개 이상의 편심너트와 연결된 베어링은 무편심 볼트를 사용하여 단단히 고정되어 납품되며 1개 이상의 편심너트와 연결된 베어링은 출하 시 편심이 조절되어 유격이 없는 상태로 납품되거나 필요시 소비자도 간단히 유격조절을 할 수 있으며 본 카탈로그에 유격 조절 방식이 상세히 소개되어 있다





/ 편심너트(도깨비눈)

위너는 세계특허기술인 도깨비 눈의 채택으로 제로유격을 위한 유격 조절이 쉬워졌으며

편심볼트를 사용할 필요가 없으므로 가이드 블록의 하중능력을 높이면서 생산비를 절감시켰다.



유격 없이 정밀운동을 하므로 수명을 혁신적으로 늘렸다.





/ 씰링 SGB UU

먼지 환경에서 강력한 기능을 발휘하는 Speed Guide에 탁월한 구조의 고무씰링을 더하여 먼지환경에서의 장시간 운동과 정밀 운동을 보장해 준다.
